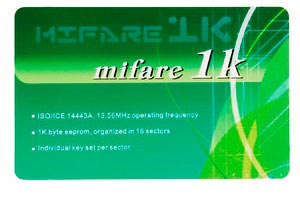

非接觸式 Mifare One S50 是被最廣泛應用的一種非接觸式邏輯加密卡。從問市近二十來，被最廣泛地應用在各個領域。

       隨著智能卡行業的飛速發展，M1芯片也在不斷地有新產品問世。下面就對各種M1芯片進行一個分類。按容量分三種：M1 S20，M1 S50，M1 S70，這三種是四字節的UID。按升級分，新品有：M1 S50 EV1，M1 S70 EV1，這也是四字節的。按UID的長度分為四字節與七字節的。

      下面我們就選用最具代表性的M1 S50的技術進行一個簡介:

Mifare One卡特性簡介（新）

M1卡為8K位的非接觸式IC卡。

電氣特性

l 容量為8K位EEPROM

l 分為16個扇區，每個扇區為4塊，每塊16個字節,以塊為存取單位

l 每個扇區有獨立的一組密碼及訪問控制

l 每張卡有唯一序列號，為32位

l 具有防沖突機制，支持多卡操作

l 無電源，自帶天線，內含加密控制邏輯和通訊邏輯電路

l 工作溫度：-20℃～50℃

l 工作頻率：13.56MHZ

l 通信速率：106KBPS

l 讀寫距離：100mm以內（與讀寫器有關）

l 數據保存期為10年，可改寫10萬次，讀不限次

l

存儲結構

    M1卡分為16個扇區，每個扇區4塊（塊0～3），共64塊，按塊號編址為0～63。第0扇區的塊0（即絕對地址0塊）用于存放廠商代碼，已經固化，不可更改。其他各扇區的塊0、塊1、塊2為數據塊，用于存貯數據；塊3為控制塊，存放密碼A、存取控制、密碼B，其結構如下：

 A0A1A2A3A4A5    FF 07 80 69      B0B1B2B3B4B5

 密碼A(6字節)   存取控制(4字節)   密碼B(6字節)

控制屬性

    每個扇區的密碼和存取控制都是獨立的，可以根據實際需要設定各自的密碼及存取控制。在存取控制中每個塊都有相應的三個控制位,定義如下：

          塊0：   C10   C20   C30

          塊1：   C11   C21   C31

          塊2：   C12   C22   C32

          塊3：   C13   C23   C33

    三個控制位以正和反兩種形式存在于存取控制字節中，決定了該塊的訪問權限（如進行減值操作必須驗證KEY A，進行加值操作必須驗證KEY B，等等）。三個控制位在存取控制字節中的位置如下（字節9為備用字節，默認值為0x69）：

bit      7     6     5     4     3     2     1     0

字節6 C23_b C22_b C21_b C20_b C13_b C12_b C11_b C10_b

字節7 C13     C12     C11     C10     C33_b C32_b C31_b C30_b

字節8 C33     C32     C31     C30     C23     C22     C21     C20

                          （注： _b表示取反）

    其中，黑色區控制塊3，藍色區控制塊2，綠色區控制塊1，紅色區控制塊0。

數據塊（塊0、塊1、塊2）的存取控制如下：

控制位(X=0..2)     訪 問 條 件 （對塊0、1、2）

C1X C2X C3X   Read      Write     Increment      Decrement/transfer/restore

0 0 0   KeyA|B  KeyA|B     KeyA|B           KeyA|B

0 1 0   KeyA|B  Never     Never           Never

1 0 0   KeyA|B  KeyB     Never           Never

1 1 0   KeyA|B  KeyB     KeyB           KeyA|B

0 0 1   KeyA|B  Never     Never           KeyA|B

0 1 1   KeyB      KeyB     Never           Never

1 0 1   KeyB      Never     Never             Never

1 1 1   Never      Never     Never           Never

   （KeyA|B 表示密碼A或密碼B，Never表示任何條件下不能實現）

例如：當塊0的存取控制位C10 C20 C30=100時，驗證密碼A或密碼B正確后可讀；驗證密碼B正確后可寫；不能進行加值、減值操作。

控制塊（塊3）的存取控制與數據塊（塊0、1、2）不同，它的存取控制如下：

    控制位       密碼A        存取控制          密碼B

C13 C23 C33 Read Write Read Write Read Write

0 0 0 Never KeyA KeyA Never KeyA KeyA

0 1 0 Never Never KeyA Never KeyA Never

1 0 0 Never KeyB KeyA|B Never Never KeyB

1 1 0 Never Never KeyA|B Never Never Never

0 0 1 Never KeyA KeyA KeyA KeyA KeyA

0 1 1 Never KeyB KeyA|B KeyB Never KeyB

1 0 1 Never Never KeyA|B KeyB Never Never

1 1 1 Never Never KeyA|B Never Never Never

例如：當塊3的存取控制位C13 C23 C33=100時，表示：

  密碼A：  不可讀，驗證KEYB正確后，可寫（更改）。

  存取控制：驗證KEYA或KEYB正確后，可讀不可寫。

  密碼B：  不可讀，驗證KEYB正確后，可寫。

工作原理

    卡片的電氣部分只由一個天線和ASIC組成。

    天線：卡片的天線是只有幾組繞線的線圈，很適于封裝到IS0卡片中。

    ASIC：卡片的ASIC由一個高速（106KB波特率）的RF接口，一個控制單元和一個8K位EEPROM組成。

    讀寫器向M1卡發一組固定頻率的電磁波，卡片內有一個LC串聯諧振電路，其頻率與訊寫器發射的頻率相同，在電磁波的激勵下，LC諧振電路產生共振，從而使電容內有了電荷，在這個電容的另一端，接有一個單向?qū)ǖ碾娮颖?，將電容?nèi)的電荷送到另一個電容內儲存，當所積累的電荷達到2V時，此電容可做為電源為其它電路提供工作電壓，將卡內數據發射出去或接取讀寫器的數據。
